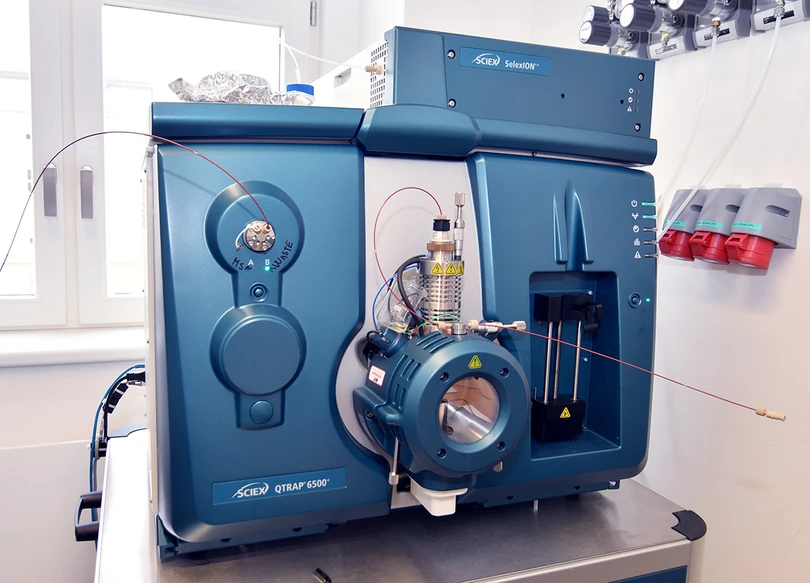

SCIEX QTRAP 6500+
Hmotnostní spektrometr SCIEX QTRAP 6500+ kombinuje detekci založenou na trojitém kvadrupólu s detekcí v lineární iontové pasti. Systém se tedy skládá ze tří sériově propojených kvadrupólů s možností využití posledního z nich jako iontové pasti. To umožňuje dokonalejší skenování hmot v režimech Enhanced MS (EMS), Enhanced Multi-Charge (EMC), Enhanced Product Ion (EPI), Enhanced Resolution (ER) či MS/MS/MS (MS3). Systém QTRAP 6500+ může být prostřednictvím iontových zdrojů využívajících ionizaci za atmosférického tlaku (ESI či APCI) připojen k systému ExionLC UHPLC. Systém QTRAP 6500+ rovněž nabízí připojení volitelného modulu umožňujícího diferenční mobilitní spektrometrii (DMS, technologie SelexION), což umožňuje separaci izobarických látek na základě jejich kolizního průřezu.
Ve vědecko-servisním týmu Hmotnostní spektrometrie se systém QTRAP používá pro cílené metabolomické studie. Jeho nastavení umožňuje separaci a cílenou kvantifikaci malých molekul, např. neurotransmiterů, nukleosidů/nukleotidů či fytoprostanů, zejména při použití režimu monitorování více reakcí (multiple reaction monitoring mode, MRM).
